Трансформаторы тока предназначены для измерения тока в цепях переменного тока и для подключения измерительных приборов, устройств учёта и защиты. Основная задача — преобразование больших значений тока, протекающего в силовой цепи, в пропорциональные меньшие значения, безопасные для подключения к измерительным приборам. Такие устройства позволяют обеспечить гальваническую развязку между силовой частью и измерительным контуром, снижая риск поражения электрическим током и повреждения оборудования.
Применение трансформаторов тока необходимо в случаях, когда прямое подключение амперметров, счётчиков или реле невозможно из-за высоких токов. Устройства широко используются в системах электроснабжения, на промышленных объектах, в трансформаторных подстанциях, а также в распределительных щитах зданий.
Принцип действия
Работа трансформатора тока основана на принципе электромагнитной индукции. Устройство имеет две обмотки — первичную и вторичную. Первичная обмотка подключается последовательно в цепь, по которой протекает измеряемый ток. Вторичная обмотка соединяется с измерительными приборами. Ток, протекающий через первичную обмотку, индуцирует во вторичной пропорциональный ток, уменьшенный в соответствии с коэффициентом трансформации.
Стандартным значением вторичного тока является 5 А или 1 А. Это позволяет унифицировать подключаемое оборудование и обеспечивать точность измерений в различных режимах работы.
Конструктивные особенности

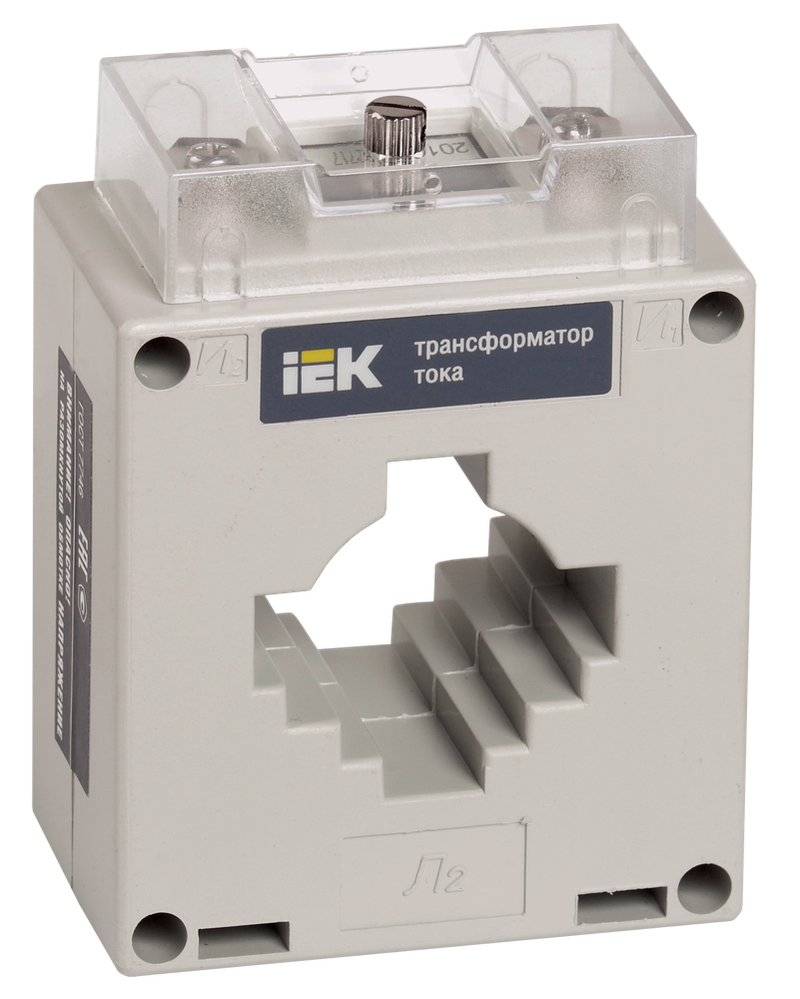

По конструкции трансформаторы тока делятся на проходные, шинные и с разъёмным магнитопроводом. Проходные модели имеют сквозное отверстие, через которое пропускается проводник первичной цепи. Шинные модели предусматривают подключение к медной или алюминиевой токоведущей шине. Трансформаторы с разъёмным сердечником удобны для установки на действующее оборудование без демонтажа кабельных линий.
Корпус устройства, как правило, выполнен из негорючего пластика или компаунда, обеспечивающего изоляцию и механическую защиту. Контакты вторичной обмотки выведены на клеммную колодку и маркированы. Некоторые модели имеют встроенную защиту от превышения допустимого тока на выходе или оснащены шунтирующими перемычками для временного отключения измерительной цепи.
Параметры и точностные классы
Основными характеристиками трансформатора тока являются номинальный первичный и вторичный токи, коэффициент трансформации, точностной класс, номинальная нагрузка и напряжение изоляции. Выбор устройства осуществляется на основании максимально возможного тока в цепи, требований по точности измерений и типов подключаемого оборудования.
Точностной класс (например, 0.5, 1.0, 3.0) определяет допустимую погрешность измерения. Для коммерческого учёта электроэнергии применяются трансформаторы с классом точности не ниже 0.5. Для релейной защиты допустимы более низкие классы, так как задача заключается не в точном измерении, а в своевременном реагировании на превышение порогов тока.
Монтаж и подключение
Установка трансформаторов тока осуществляется в распределительных устройствах, на DIN-рейках или монтажных панелях. Перед подключением необходимо проверить соответствие номиналов и правильность маркировки выводов. Вторичная обмотка должна быть замкнута на измерительный прибор или зашунтирована — работа устройства с разомкнутой вторичной цепью запрещена, так как это может привести к возникновению опасных перенапряжений.
Подключение ведётся с использованием медных проводников соответствующего сечения, с обязательным соблюдением полярности и механической фиксации. Важно обеспечить надёжный контакт и защиту клемм от случайного прикосновения. При параллельном подключении нескольких приборов рекомендуется использовать распределительную клеммную коробку.
Области применения
Трансформаторы тока применяются в системах учёта электроэнергии, для подключения амперметров, измерительных трансформаторов напряжения, реле тока, реле дифференциальной защиты, а также в автоматизированных системах контроля и управления. Устройства обеспечивают необходимую точность измерений, устойчивость к перегрузкам и долговечность в условиях длительной эксплуатации.
Их установка обязательна в сетях с номинальным током, превышающим допустимые значения для измерительных приборов. Также трансформаторы тока используются в составе комплектных распределительных устройств, шкафов АВР, щитов учёта и релейной защиты.
Вопрос-ответ
Какие задачи выполняют трансформаторы тока в электросети?
Трансформаторы тока преобразуют большие значения тока в силовой цепи в пропорциональные меньшие значения, безопасные для измерительных приборов. Они обеспечивают гальваническую развязку между силовой частью и измерительным контуром, защищая оборудование и персонал, а также позволяют подключать амперметры, счетчики и реле без прямого контакта с высоким током.
Какие типы вторичного тока являются стандартными и зачем?
Стандартными значениями вторичного тока являются 5 А или 1 А. Эти значения позволяют унифицировать подключаемое оборудование и обеспечивать единые условия измерения в разных режимах работы, упрощая подбор приборов и повышая точность в системах учёта и защиты.
Почему вторичная обмотка не должна быть разомкнута?
Разомкнутая вторичная цепь может привести к резкому росту напряжения и опасным перенапряжениям, повреждению оборудования и электрической опасности. Поэтому вторичная обмотка должна быть замкнута на измерительный прибором или зашунтирована, чтобы обеспечить безопасную и стабильную работу устройства.
Какие требования к точности и где применяются разные классы точности?
Точностной класс определяет допустимую погрешность измерения. Для коммерческого учёта электроэнергии применяются трансформаторы с классом точности не ниже 0.5. Для релейной защиты допустимы более низкие классы, поскольку задача — своевременное реагирование на превышение порогов тока, а не точное измерение.
