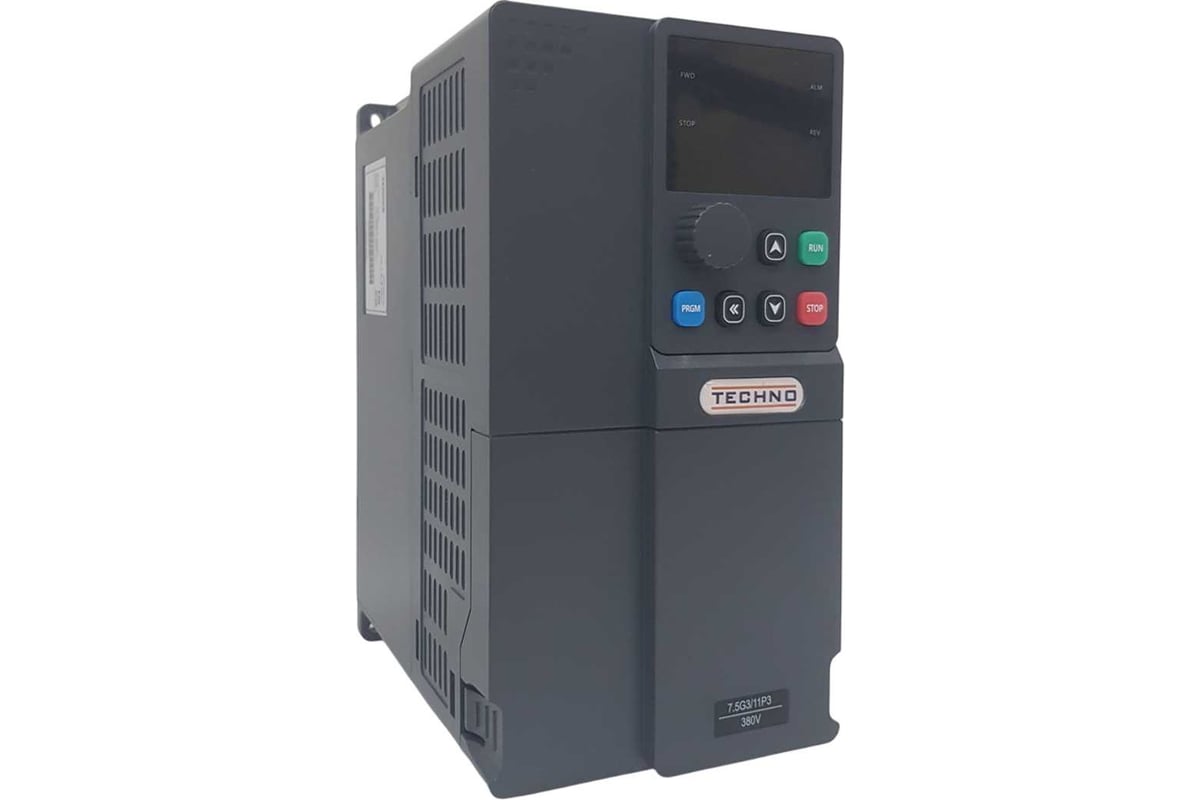

В любой современной фабрике, где работают электродвигатели переменного тока, появляется необходимость гибко управлять их скоростью и крутящим моментом. Частотный преобразователь (ЧП) решает эту задачу, позволяя менять частоту питающего напряжения и тем самым регулировать обороты двигателя без механических редукторов. При этом экономия энергии, снижение износа и повышение точности управления становятся ощутимыми уже после первой недели эксплуатации. В статье мы подробно разберём, как работает частотный преобразователь, какие типы существуют, на что обратить внимание при выборе и как правильно обслуживать оборудование.
Принцип работы частотного преобразователя
Основная задача ЧП – преобразовать фиксированную частоту сети (обычно50Гц или60Гц) в регулируемую частоту, которую получает электродвигатель. Процесс состоит из трех последовательных этапов: выпрямления, формирования постоянного напряжения и инверсии обратно в переменный ток нужной частоты. При этом каждый этап сопровождается цифровой обработкой сигнала, что позволяет точно задавать параметры скорости, ускорения и торможения.
Ключевые элементы конструкции
- Прямой выпрямитель – преобразует входное переменное напряжение в постоянный ток.
- DC‑шина (конденсаторный блок) – аккумулирует энергию, сглаживая пульсации.
- Инвертор – генерирует переменный ток нужной частоты с помощью полупроводниковых переключателей (IGBT, MOSFET).
- Контроллер – микропроцессор, который рассчитывает требуемую частоту и управляет инвертором в реальном времени.
Прямой выпрямитель
Современные выпрямители используют диодные мосты или активные схемы, которые позволяют достичь высокого коэффициента полезного действия (КПД) и минимизировать тепловыделение. В некоторых моделях предусмотрена возможность работы в режиме двойной частоты, что расширяет диапазон регулирования.
DC‑шина
Конденсаторы на шине служат «буфером», обеспечивая стабильное напряжение в момент переключения полупроводников. Их ёмкость подбирается в зависимости от мощности преобразователя и характера нагрузки – для нагрузок с резкими пиками требуются более ёмкие блоки.
Инвертор
Инвертор формирует треугольные или синусоидальные волны, регулируя их частоту и форму. Технология ШИМ (широтно‑импульсная модуляция) позволяет достичь почти идеальной синусоиды, что снижает вибрацию и шум двигателя.
Типы частотных преобразователей
На рынке представлены несколько основных архитектур, каждая из которых подходит для определённых условий эксплуатации. Выбор зависит от требуемой точности управления, типа нагрузки и бюджета проекта.
Скалярные преобразователи
Скалярные (или V/Hz) преобразователи изменяют только соотношение напряжения к частоте, поддерживая фиксированный вектор магнитного поля. Они просты в настройке, экономичны и подходят для вентиляционных систем, насосов и конвейеров с небольшими требованиями к динамике.
Векторные преобразователи
Векторные (или поле‑ориентированные) учитывают фазовый угол между током и напряжением, обеспечивая точный контроль крутящего момента. Такие устройства требуются в станках с ЧПУ, крановых системах и высокоточных приводах, где важна быстрая реакция на изменение нагрузки.
Сensorless‑векторные и синхронные преобразователи
Сensorless‑векторные модели работают без датчиков положения ротора, используя обратную связь по токам. Синхронные преобразователи используют датчики (энкодеры) для максимальной точности. Выбор между ними определяется требованием к отклику и допустимыми уровнями вибрации.
Критерии выбора частотного преобразователя
Подбор подходящего устройства требует системного подхода. Ниже перечислены основные параметры, которые следует оценить перед покупкой.
- Мощность двигателя (кВт/л.с.) – преобразователь должен покрывать диапазон от80% до120% номинальной нагрузки.
- Напряжение сети –380В,400В,690В и т.д.
- Тип нагрузки – постоянная, переменная, с пиками.
- Степень защиты (IP‑класс) – для пыльных или влажных помещений выбирают IP54 и выше.
- Наличие функций: плавный старт, регенеративное торможение, мониторинг параметров, связь по Modbus/Profibus.
- Размеры и масса – важны при ограниченном пространстве монтажа.
Таблица сравнения основных параметров
| Параметр | Скалярный | Векторный | Sensorless‑векторный |
|---|---|---|---|
| Точность регулирования крутящего момента | Средняя | Высокая | Высокая (без датчиков) |
| Стоимость | Низкая | Средняя‑высокая | Средняя |
| Скорость отклика | Медленная | Быстрая | Быстрая |
| Требования к обслуживанию | Минимальные | Регулярные проверки датчиков | Периодическая калибровка алгоритма |
Преимущества применения в промышленности
Внедрение частотных преобразователей в производственные линии приносит ощутимые выгоды, которые выходят за рамки простого регулирования скорости.
- Экономия электроэнергии– до30% при работе под нагрузкой ниже номинальной.
- Уменьшение механических нагрузок– плавный старт и торможение снижают ударные нагрузки на редукторы и подшипники.
- Повышение точности процесса– возможность задавать сложные профили скорости в реальном времени.
- Увеличение срока службы оборудования– снижение тепловой нагрузки и вибраций.
- Гибкость модернизации– добавление новых функций через программное обеспечение без замены аппаратуры.
Требования к установке и обслуживанию
Неправильный монтаж может нивелировать все преимущества преобразователя. Поэтому следует соблюдать несколько ключевых правил.
Подготовка места установки
- Обеспечить достаточный приток свежего воздуха – минимум30см³/Вт тепловой мощности.
- Разместить устройство на виброизолирующей подушке, чтобы исключить передачу вибраций на соседние конструкции.
- Гарантировать надёжное заземление и защиту от перенапряжений (установить варисторы, предохранители).
План профилактического обслуживания
- Визуальный осмотр корпуса и соединений каждые3месяца.
- Проверка состояния конденсаторов на DC‑шине – измерение ёмкости и уровня деградации.
- Обновление прошивки контроллера по рекомендациям производителя.
- Калибровка датчиков (если они предусмотрены) раз в полгода.
- Очистка вентиляционных решёток от пыли и проверка работы вентиляторов.
Часто задаваемые вопросы
Можно ли использовать частотный преобразователь с однофазным двигателем?
Да, существуют модели, специально адаптированные под однофазные нагрузки. Они обычно имеют встроенный трансформатор и ограниченный диапазон регулирования, но позволяют достичь экономии энергии в небольших системах.
Какие функции помогают снизить расход электроэнергии?
Плавный старт, автоматическое регулирование частоты в зависимости от нагрузки, а также режим регенеративного торможения, когда избыточная энергия возвращается в сеть, существенно уменьшают потребление.
Нужен ли отдельный блок питания для управления преобразователем?
Большинство современных устройств имеет встроенный блок питания низкого напряжения (24В/48В) для питания микроконтроллера и интерфейсов, что упрощает интеграцию в автоматизированные системы.
С учётом всех рассмотренных аспектов, частотный преобразователь превращается в универсальный инструмент управления, способный адаптировать работу электродвигателей под любые производственные задачи, одновременно повышая эффективность и надёжность процесса.
