Электрическая дуга температурой 6000–20 000 Кельвинов — горячее поверхности Солнца — возникает в распределительном оборудовании без предупреждения и уничтожает металлические шины, изоляторы и проводку за десятые доли секунды. Именно защита от этого явления стала одним из ключевых инженерных вызовов при проектировании КРУ — комплектных распределительных устройств. Большинство аварий в промышленной энергетике начинаются не с поломки трансформатора и не с обрыва кабеля — они начинаются с дуги, которую никто не ожидал. Понимание природы этого явления и механизмов защиты от него — это разница между плановым обслуживанием и многомиллионным ущербом от аварии.
Физика электрической дуги: что происходит в первые миллисекунды аварии
Электрическая дуга — это не просто искра. Это самоподдерживающийся плазменный разряд, который при контакте с воздухом немедленно ионизирует его и создаёт среду с собственным высоким давлением, температурой и световым потоком. В замкнутом пространстве распределительного шкафа энергия дуги не рассеивается — она концентрируется и разрушает конструкцию изнутри. При мощности дуги 1 МВт через 0,1 секунды выделяется 100 кДж тепла — достаточно, чтобы испарить несколько килограммов меди.
Чтобы понять, почему КРУ является критически важным звеном защиты, нужно разобраться в механизмах развития дугового разряда:
- Фаза инициирования (0–5 мс). Дуга возникает при механическом повреждении изоляции, попадании токопроводящей пыли или конденсата — ток растёт экспоненциально, температура достигает 3000 К в первые миллисекунды.
- Фаза развития (5–50 мс). Плазма расширяется, давление в шкафу резко возрастает — при отсутствии защиты корпус шкафа деформируется или разрушается, создавая угрозу персоналу.
- Фаза устойчивого горения (>50 мс). Самоподдерживающийся разряд продолжает разрушение металлических элементов — каждые 100 мс без отключения умножают ущерб в несколько раз.
- Акустическое и световое воздействие. Звуковое давление дуги достигает 160 дБ, световой импульс — 40 000 лм/м², что при открытых шкафах вызывает необратимое повреждение органов чувств персонала.
- Вторичный ущерб. Продукты горения меди, алюминия и изоляции оседают на оборудовании в радиусе 3–5 метров, вызывая последующие пробои в казалось бы неповреждённых цепях.
Интересный факт: по данным страховых компаний, 40% всех электрических аварий на промышленных предприятиях связаны с дуговым пробоем — и 80% из них происходят не в период максимальных нагрузок, а во время плановых переключений. Именно эта статистика объясняет, почему дугозащита встроена в стандарт, а не является опцией.
Архитектура защиты от дуги в современных КРУ: от механики до электроники

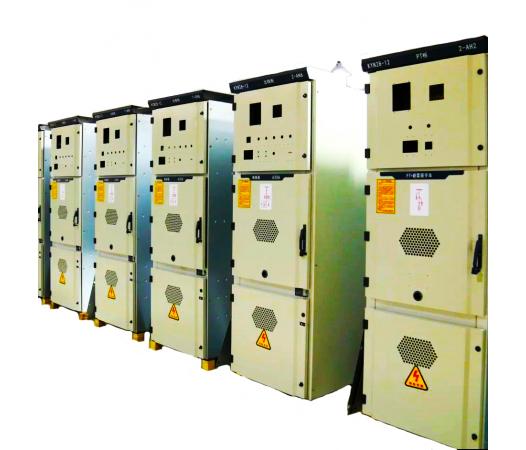

Современное комплектное распределительное устройство — это не просто металлический шкаф с выключателем. Это многоуровневая система защиты, где каждый уровень независим от остальных и срабатывает при отказе предыдущего. Подход «одна защита — один отказ» давно признан недостаточным в высоковольтной энергетике: каскадная архитектура гарантирует, что дуга будет остановлена даже при неисправности одного из узлов.
Уровни защиты от дугового разряда, реализованные в конструкции КРУ:
- Разделение на отсеки с огнестойкими перегородками. Локализация дуги в пределах одного отсека (шинный, кабельный, выключательный) ограничивает ущерб одним функциональным блоком и предотвращает каскадное развитие аварии.
- Оптические датчики дуги (arc flash sensors). Фотодиоды с временем реакции 1–2 мс обнаруживают световой импульс дуги и инициируют отключение быстрее, чем токовая защита — разница в 10–20 мс спасает оборудование.
- Давление-разрывные клапаны и каналы сброса. При резком росте давления внутри шкафа клапаны открываются в направлении, безопасном для персонала — как правило, вверх или назад, а не в зону обслуживания.
- Быстродействующие вакуумные выключатели. Время отключения 30–50 мс против 80–120 мс у масляных аналогов — каждые 10 мс разницы снижают энергию дуги на 15–20%.
- Мониторинг частичных разрядов. Ультразвуковые и импульсные датчики выявляют начало деградации изоляции за недели до пробоя — предиктивная защита устраняет угрозу до её реализации.
Совокупность этих уровней снижает вероятность неконтролируемого развития дуговой аварии до 0,001–0,003 случаев на единицу оборудования в год. За профессиональным подбором и поставкой комплектных распределительных устройств обращайтесь в электротехническую компанию KazElectroSnab в Казахстане (https://kes.kz/) — специалисты подберут оборудование с оптимальным уровнем дугозащиты под конкретные условия эксплуатации.
